一、設備名稱：萬能材料試驗機
二、設備型號：XB-50（豪華單柱臺式型）
三、設備型式：伺服系統、電腦操作、三閉環控制、單空間

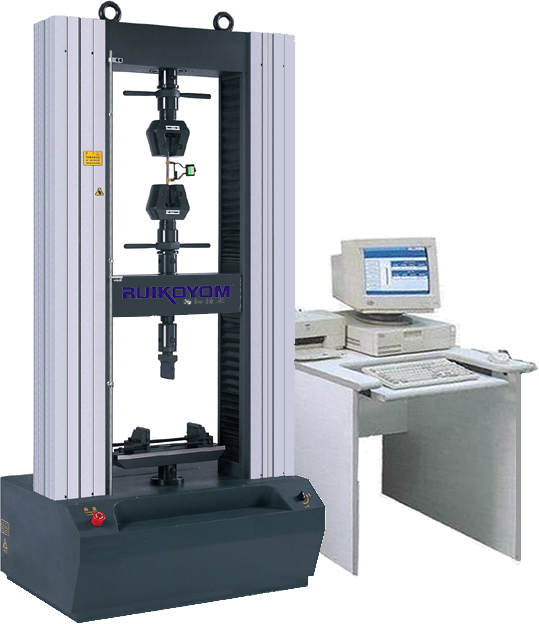

四、實圖
五、主要技術指標：
容量選擇：5000kg。
精度等級：0.5級
控制方式：電腦軟件
試驗空間：左右400mm，前后∝
試驗行程：大于800mm
試驗速度：1～500mm/min
測力范圍：0.1%～100%
測試項目：拉力、壓力、強度、變形、伸長率
力量分辨：1/200,000；
力量單位：Kgf，gf，N，KN，Lbf；
應力單位：MPa，KPa，Kgf/cm2，Lbf/in2；
變形單位：mm，cm，in；
外型尺寸：760×500×1600mm(參考尺寸)
儀器重量：約143kg
六、性能特點：
1. 精美鋁合金外殼，線型流暢、精致美觀并有質感。
2. 外觀經高級表面烤漆處理，整機不同色彩搭配盡顯現代化設計風格。
3. 采用高精度滾珠絲杠加載，加載平穩，試驗機的壽命長，長期穩定性好且節能。
4. 齒形同步減速系統，具有效率高、壽命長、噪音低、免維護的優點。
5. 多種保護措施。如：機械部分的限位保護、急停保護，軟件中的力量保護、位移保護等。
6. 簡單、可靠、功能強大的用戶操作界面，可一鍵完成測試。
7. 強大的鍵盤快捷控制功能，能讓您在脫離鼠標的情況下仍能完成復雜多樣的試驗操作。
8. 所有測試數據均可以Excel型式導出，供研究及分析。
9. 整機采用模塊化設計，用戶可自行維護與維修。
10. 實時動態顯示試驗過程中的力量、位移、變形、速度等基本參數。
11. 自定義界面風格、自定義顯示色彩、自定義取值方式、自定義剝離區間、自行規劃結果報表。
12. 成組試樣統計分析、試驗曲線疊加分析、彈性模量分析、試驗參數設置、測試數據的導出。
13. 指定力量停機、指定位移停機、斷點停機等多種停機模式自行設定，自動回位設置。
14. 數字化標定，可依據客戶標準建立檔案，保持與客戶數據的同步性。
15. 可以根據需要進行設定采樣頻率，試驗曲線細密程度高，表明試驗采樣頻率快，與同行比較較為明顯。
七、依據標準
本試驗機是根據GB/T 2611試驗及通用技術條件和《電子式萬能試驗機》GB/T 16491標準制造，根據GB/T12160《單軸試驗用引伸計的規定》和GB/T16825《拉力試驗機的檢驗》進行檢定和驗收。適用標準：ASTM、DIN、ISO、JIS、BS等。
八、產品用途:
九、一般力學試驗:

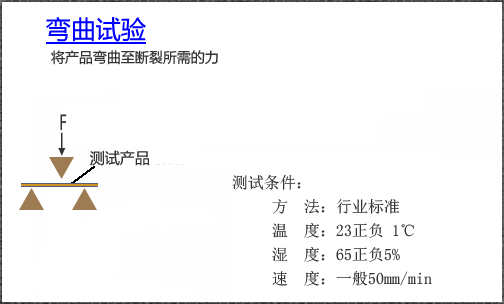

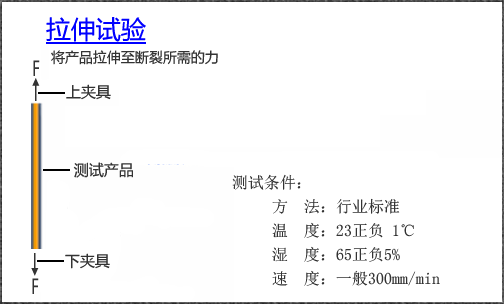

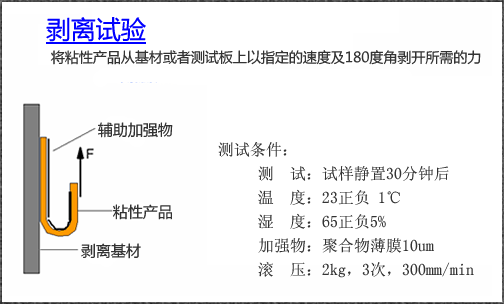

即一般最大力、最大變形試驗，例如一般拉力試驗、一般壓力試驗、剝離力試驗、彎曲強度試驗、剪切強度試驗等單一運動控制可實現的測試，表現為一次試驗一個步驟完成。
十、特殊力學試驗:

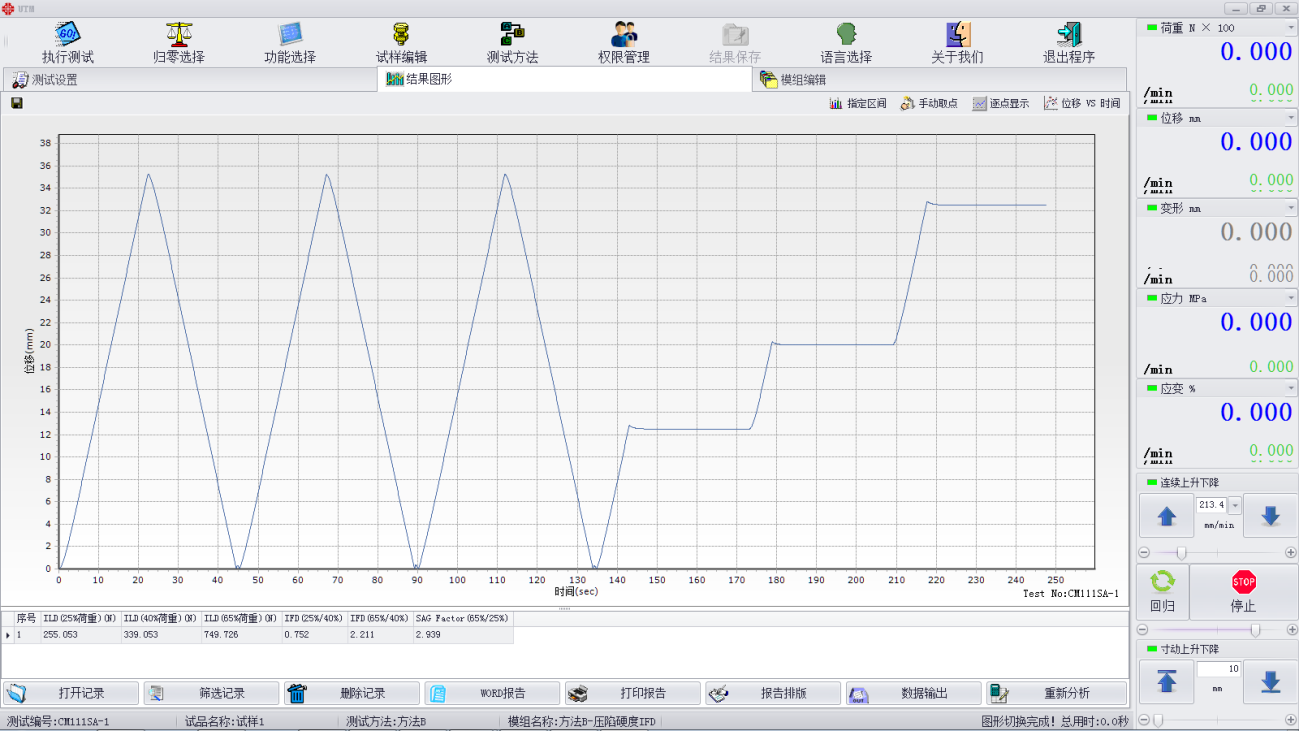

配置專業版試驗機軟件，QM-50可進行材料的疲勞力學性能以及多次恒負載、多次恒變形情況下的壽命試驗。例如：拉壓力循環試驗、力量疲勞試驗、位移疲勞試驗、力量保持試驗以及其它復雜的力學試驗。表現為一次試驗多個步驟、試驗過程有拉伸亦有壓縮，試驗時間長。
十一、測試結果表格：
No. | 材料編號 | 材料名稱 | 試驗速度 | 試樣寬度 mm | 試樣厚度 mm | 最大力 N | 拉伸強度 MPa | 伸長率 % |
1 | WSX-1 | 塑膠 | 300mm/min | 10.0 | 4.05 | 2512.12 | 62.03 | 78.6 |
2 | WSX-2 | 塑膠 | 300mm/min | 10.0 | 4.08 | 2508.36 | 61.48 | 76.9 |
3 | WSX-3 | 塑膠 | 300mm/min | 10.0 | 4.02 | 2511.54 | 62.48 | 78.3 |
4 | WSX-4 | 塑膠 | 300mm/min | 10.0 | 4.06 | 2513.24 | 61.90 | 77.4 |
Av |
|
|
|
| 4.05 | 2511.32 | 61.97 | 77.8 |
十二、夾具配置：
十三、其它夾具參考

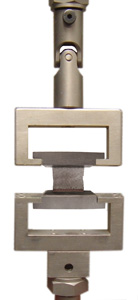

夾具是拉力測試不可缺少的部分，一般以測試產品或者是測試標準來選擇，以下夾具僅供參考！
圓盤剝離夾上 | 平面夾具 | 寬帶夾具 | 膠合夾具 | 織帶夾具 | 剝離夾具 |
|
|
|
 |
|
|
十四、其它選項(僅供參考！)

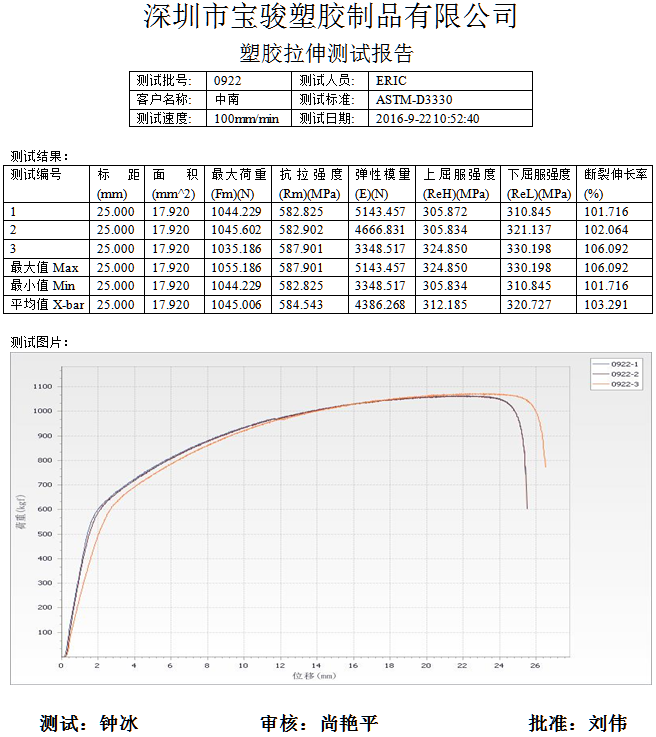

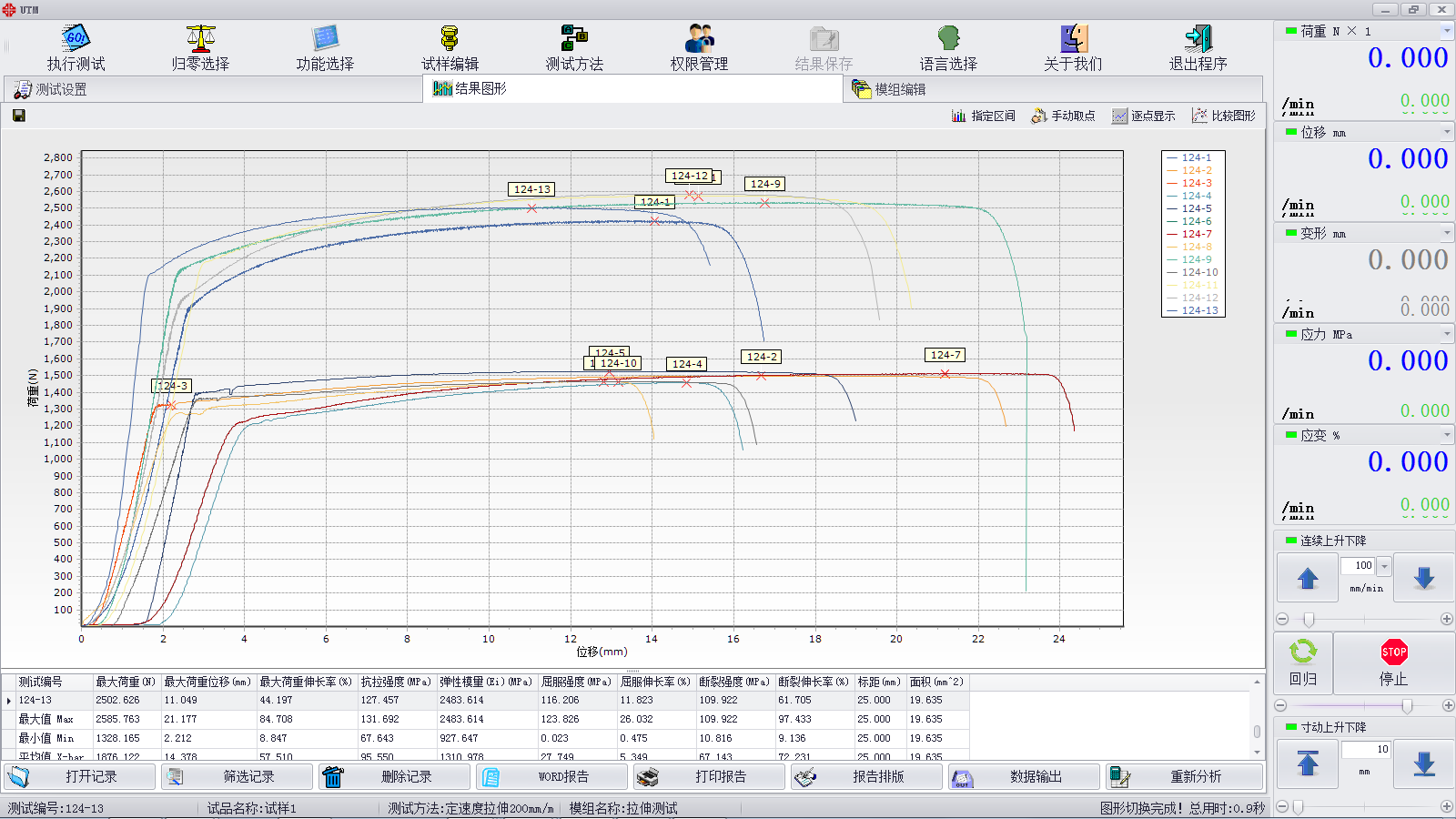

十五、UTM試驗機軟件測試報告
