☆ 多點測量點、線、圓、弧、橢圓，提高測量精度。
☆ 座標平移和座標擺正，測量更加方便快捷，提高測量效率。
☆ 方便快捷元素組合功能，用戶只需簡單點選圖形就可組合出點、線、圓、距離、角度
☆ 巨集指令，同一種工件批量測量更加方便快捷，提出高測量效率。
☆ 測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。
☆ 測量數據可發送到Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，
各種參數。
☆ 多種語言界面切換。
☆ 記錄用戶程序、編輯指令、教導執行。☆ 元素測量：多點測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點線、圓、弧。
☆ 元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
☆ 元素預置：點、線、圓、弧。
☆ 圖形處理：座標平移，工件擺正
☆ 圖形放大，圖形縮小，圖形平。
☆ 任意軸擺正，座標系重置。移，圖形打印圖形選中，取消選中，圖形刪除。
☆ 設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
☆ 設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
☆ 多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
☆ 影像支持S端子輸入；

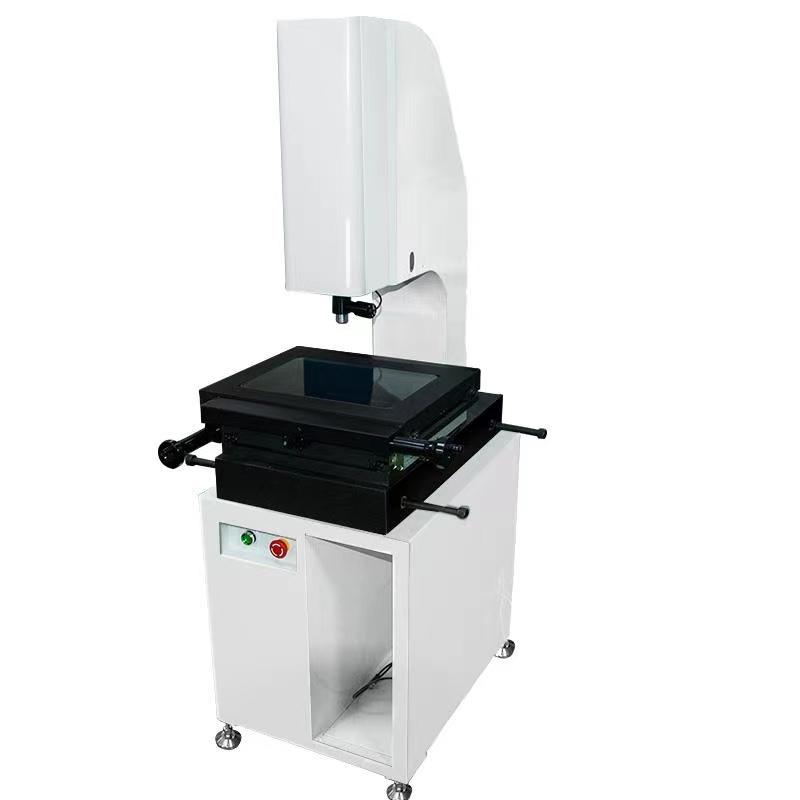

一、設備基本參數
1、 型號：XB-5040
2、 運動行程（X、Y、Z軸mm）：500×400×200
3、 工作距離：90mm
4、 工作臺呎寸(W×Dmm)：706×566
5、 玻璃臺呎寸(W×Dmm)：560×460
6、 儀器基座及立柱材質：高精度、高穩定性花崗石
7、 CCD攝影機：SONY蕊片高清晰彩色CCD攝像機
8、 變焦物鏡： 0.7X～4.5X可連續變倍之高精密結構光學物鏡
9、 視頻總倍率：30X～225X
10、物方視場： 10.6～1.6mm
11、數顯分辨率：0.001mm
12、X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度(單位：mm)
13、重復測量精度：≤2μm
二、產品特點
1、 儀器采用SONY蕊片高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；
2、 由二坐標工作臺、電子光柵尺與數據處理器組成數字元測量及數據處理系統；
3、 采用花崗石平臺，外觀簡潔大方；
4、 表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；
5、 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；
6、 儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出；
三、測量軟件
1、 標備專用測量軟件，可由鼠標自動尋邊、找直線、框選圓區域自動圓、自動圓弧、自動去毛刺，可測點、線、圓、圓弧、距離、角度等）；
2、 可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）；
3、 可捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點，輔助標注繪圖等應用功能；
4、 可將測量結果導入AUTOCAD中（將實時影像中按實際工件外形所描繪的像素直接輸出到AutoCAD中成為工程圖作對比），并可將測量數據或圖形導入WORD或EXCEL做報表；
5、 可導入SPC統計資料（CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD），可繪制柱狀圖、點圖、折線圖、X-R圖等；
6、 柱注功能：可以直接在“瀏覽”視圖中進行尺寸標注（半徑、直徑、角度、線性、對齊、文字、坐標等）；
7、“瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
8、 虛擬測量：在沒有機臺和產品的情況下，通過計算機軟件同樣可以測量產品的尺寸；
9、 亞像素找邊：讓軟件實時刷新,實時跟蹤鼠標，自動捕捉鼠標離最清晰邊緣的最近點，更大程度的節約繪時間；
10、圖形自動捕捉： 可對線、圓、弧進行自動掃描邊緣并自動取得圖形；
11、自定義圓： 可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）。
再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差；
12、自定義線段： 客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作
重迭對比，從而找到工件與標準圖形之間的誤差；
13、自設客戶坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定坐標原點（0，0），再以（0，0）點為基準在畫面任一點上標示該點X，Y坐標位置；
14、簡易操數：可將產品外形簡易描出，描出的圖形可轉入AutoCAD經修改形成工程圖；
15、能捕捉像素上的各結點： 可以捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點，用于輔助標注繪圖等應用功能；
16、形位公差： 真圓度，真直度，同心度，可計算出產品上圓形真圓度、直線邊真直度及兩圓心的同心度；
17、設置公差：可設置產品的實際尺寸超出范圍；
18、保存高像素照片：保存更清晰的測繪圖元及產品照片,能更大倍數的在看圖軟件中觀察所保存的圖片；
19、Z軸校正： 對Z軸的移動偏差進行補償，使測量更精準；
