一、 儀器特點
1、整機采用天然大理石制作（行業內儀器X、Y測量平臺普遍是采用鑄鐵及鑄鋁制造，熱脹冷縮明顯大于天然大理石，如此無法確保儀器長久保持精度穩定）,永不形變,高精度,高穩定性
2、 全新流線型的造型設計，外觀整潔、直觀、大方。
3、 采用全閉環伺服控制技術，運行平穩，噪音低，運行速度快。
4、 全搖桿/鼠標操作，簡單易用
5、 底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，采用LED冷光源則可以避免一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形。
6、 采用美國康施德 43萬像素工業高清晰彩色CCD
7、 采用STEP-ZOOM定格卡位連續變倍鏡頭，變倍率無需校正,大大提高了工作效率及測量精度,影像放大30X-200X 。
8、 Z軸采用平行直線導軌結構加配重塊設計，減輕了其重量，提高結構的穩定性，并減少了其自身變形，提高了Z軸的定位精度及穩定性。
9、 測量軟件：采用本公司自行研發的，功能強大的測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案
10、 選配日本基恩仕G30激光測頭.
11、 配連續卡位變倍鏡頭。連續變倍，無需校正。
二、 技術參數
儀器型號 | XB-120100 |
|
儀器參數 |
測量范圍 | X | 1200mm |
|
Y | 1000mm |
|
Z | 80mm（行程） |
|
玻璃臺面 | 1250mm*1050mm |
|
承重 | 30kg |
CCD | 美國康施德 800TV線工業高清晰彩色CCD |
變焦物鏡 | 美國PMS連續變焦鏡頭0.7－4.5X(選配同軸光)，無需校正 |
視頻放大分倍率 | 影像倍數30X－200X |
工作距離 | 95mm |
顯示分辨率 | 0.0001mm |
運動控制系統：全閉環控制：三軸伺服馬達全閉環控制 |
光柵尺 | 臺灣R型貼片式高精密光柵尺 分辨率： 0.0005mm |
重復性 | 2μm-3.5um |
測量精度 | XY≦(1.5+L/100)um，L表示測量的長度，相除的數字越大儀器精度越高。 |
外形尺寸 | 1950*1500*1600 |
儀器重量 | 1500 kg |
|
照明 | 可程控LED表面光及直軸輪廓冷光源（選配同軸冷光源）,亮度可調 |
電源 | 110V-220V±10% 50/60Hz 電流大于10A |
量測系統 | ZONSON 2D-CNC |
保修期 | 12個月 |
|
|
|
|
|
三、配置：
序號 | 名稱 | 規格/品牌 | 單位 | 數量 | 備注 |
1 | 機身、工作臺 | 00級天然大理石底座和立柱 | 套 | 1 |
|
2 | 美國CCD | 美國康施德 800TV線工業高清晰彩色CCD | 個 | 1 |
|
3 | 美國鏡頭PMS | STEP-ZOOM定格卡位變倍鏡頭 | 個 | 1 |
|
4 | 臺灣貼片光柵尺 | 0.001MM高精密封閉（防塵、防油）光柵尺 | 條 | 3 |
|
5 | 日本松下馬達 | 全新A6松下400W,100w | 個 | 3 |
|
6 | 儀器桌 | 定制 | 個 | 1 |
|
7 | 軟件（加密鎖） | 定制 | 套 | 1 |
|
8 | 運動控制 | 臺灣4000I | 塊 | 1 |
|
9 | 影像卡 | 天敏SDK2000 | 塊 | 1 |
|
10 | 校正塊 | 香港 宏成 定制 | 塊 | 1 |
|
11 | 光學玻璃 | 臺灣定制 | 塊 | 1 |
|
12 | 導軌絲桿 | 臺灣滾珠 | 套 | 1 |
|
13 | 電源電路 | 臺灣明煒 | 套 | 1 |
|
12 | 電腦 | 專用/顯示器: 19LCD | 套 | 1 |
|

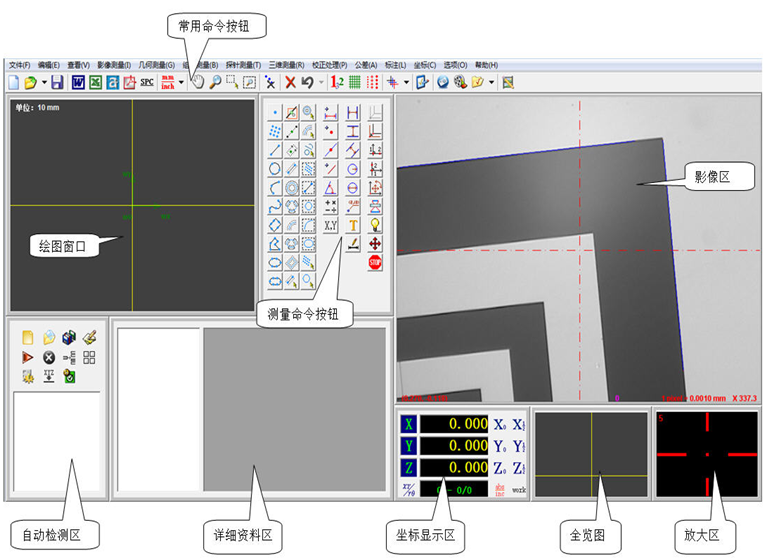

四、軟件特點
二、最完整的幾何測量功能

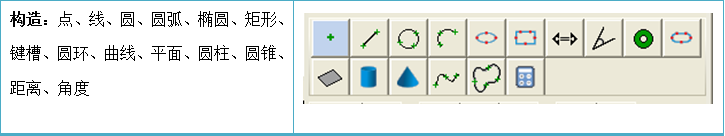

三、強大的構造功能

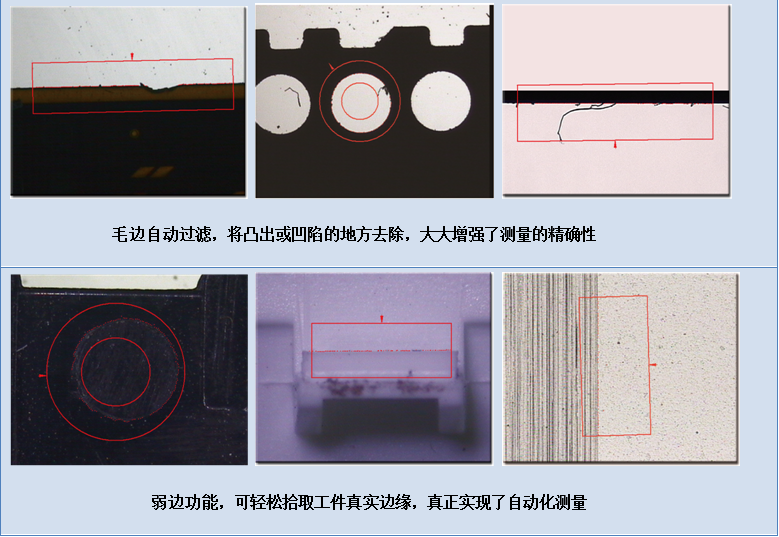

四、強大的毛邊、弱邊抓取功能

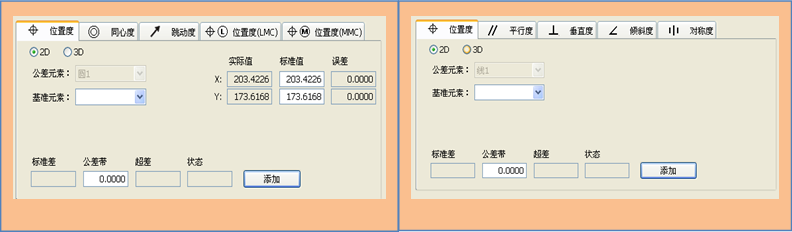

五、完整的公差評價體系

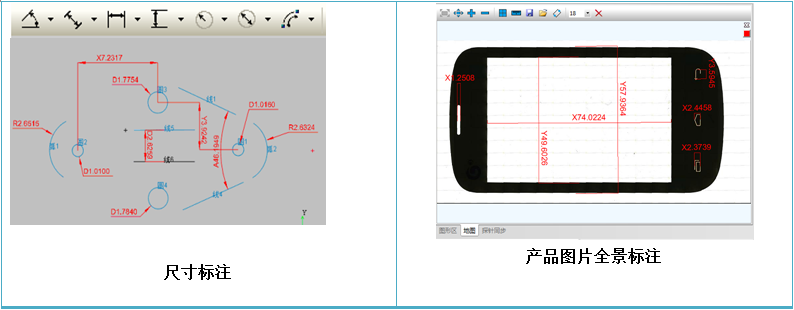

六、尺寸標注、產品圖片全景標注

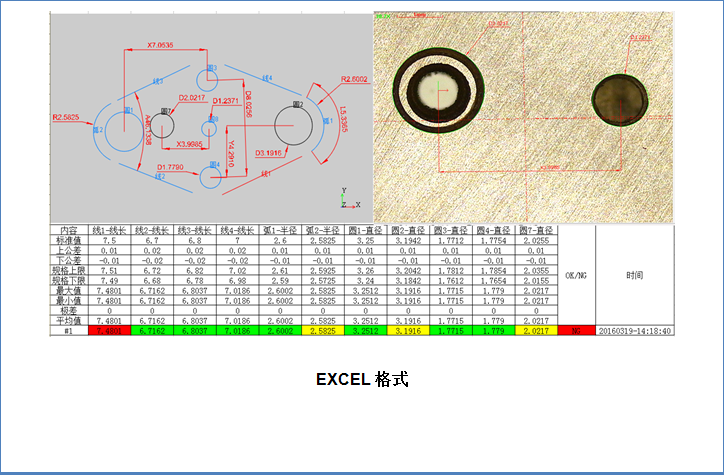

七、簡單實用的報表功能

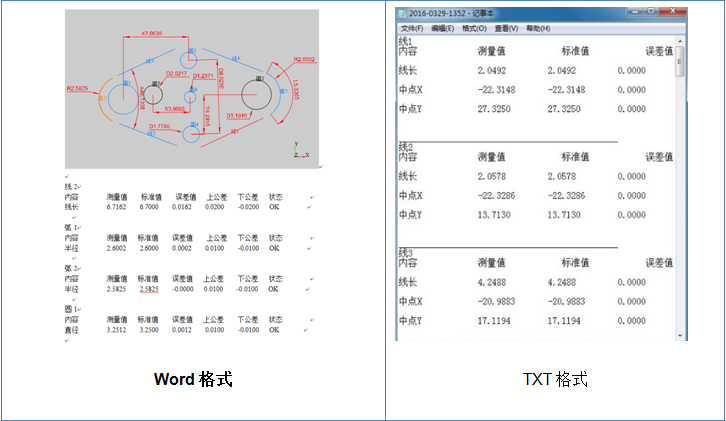

可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
八、工件全景圖形掃描，GPS圖片導航，快速找到需測量的位置

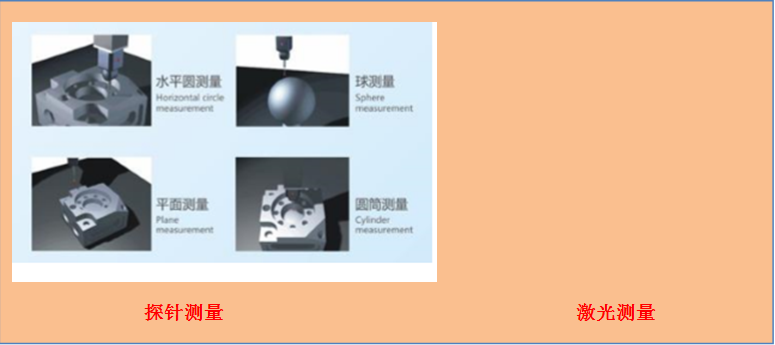

九、完美的3D測量支持，可同時支持接觸式測頭和激光器
圖形以3維顯示和操作，更為直觀；
支持影像取點測量3D元素；
元素?cái)?shù)據以三維顯示；
十、強大的CAD導入和導出功能
可同時導入10萬個元素；
簡化了DXF導入編程的過程；
可以修改CAD默認設置；
可導出IGES檔案
支持Gerber文件導入測量，減輕PCB板測量的編程工作量

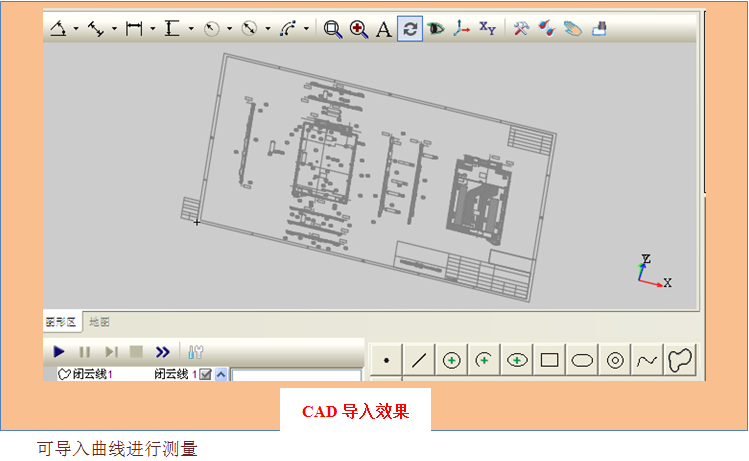

可導入曲線進行測量
十一、實用強大的編程功能
1、支持一機編程多機使用；
2、支持元素重新測量，與其相關聯的構造、幾何運算、公差判定會自動更新，簡單省時高效；

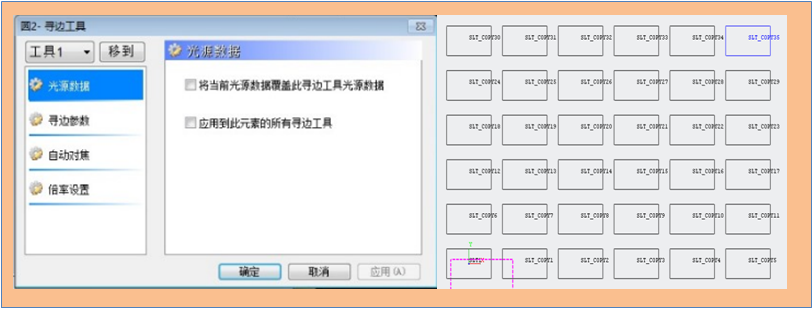

3、可對程序的燈光、倍率、高度等進行快速修改；
4、程序陣列、平移、旋轉：對有規律的元素測量，只需測量一個，其余的可通過陣列、平移、旋轉來完成，省時高效
5、同在一個屏幕下的元素，機器無需運動，一次性自動測完
6、可自動判斷產品的NG/OK，并用顏色標識測量超差的位置
十二、逆向工程

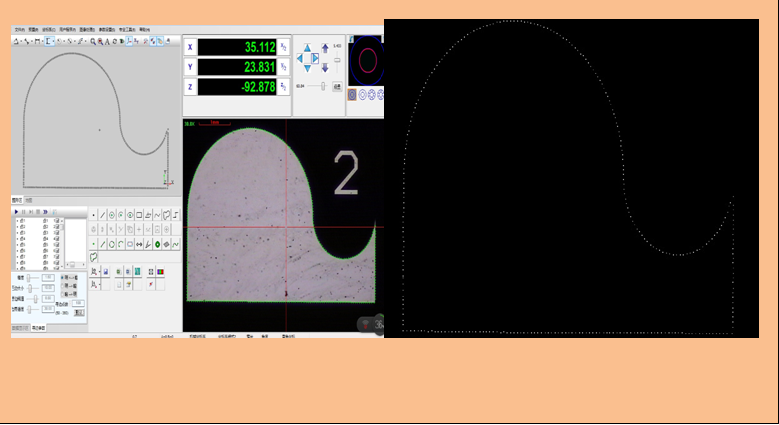

強大的掃描功能結合CAD支持功能，使得逆向更為現實，僅需給出一個起點和一個終點，即可自動進行輪廓掃描；
